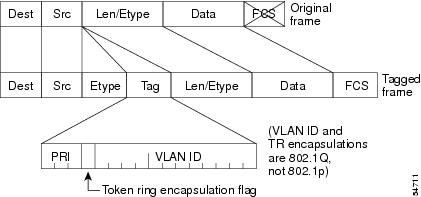

Shema u nastavku nam pokazuje 802.3ac standard tagiranja VLAN-a dodavanjem 4 okteta nakon MAC adrese u ethernet frame. Njegova prisutnost se prikazuje specifičnom vrijednošču u EtherType polju (zvanom TPID) koja je postavljena jednakosti 0x8100. Kada EtherType ima vrijednost jednaku 0x8100 onda taj frame nosi oznaku IEEE 802.1Q/802.1p. Oznaka je pohranjena u sljedeca dva okteta i sadrži tri bita od korisničke važnosti.

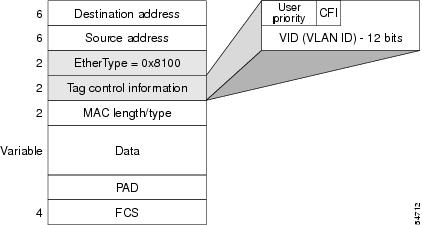

Oznaka se sastoji od:

1 bit je Canonical Format Identifier (CFI) i 12 bita od VLAN ID (VID).

3 bita koristena za korisničku važnost su iskorištena na 802.1p standard, a CFI se koristi zbog kompatibilnosti između Ethernet-Type mreža i Token Ring-Type mreža.

VID je identifikacijski broj VLAN-a koji se u osnovi koristi kao 802.1Q standard, baziran na 12 bitova koji dozvoljavaju identifikaciju do 4096 VLAN-ova.

Dodavanje oznake za preračunavanje redosljeda frame kontrole. 802.1p i 802.1Q standardi dijele istu oznaku.
